รถกวาดและซักผ้า 7 ตัน

. ภาพรวมผลิตภัณฑ์

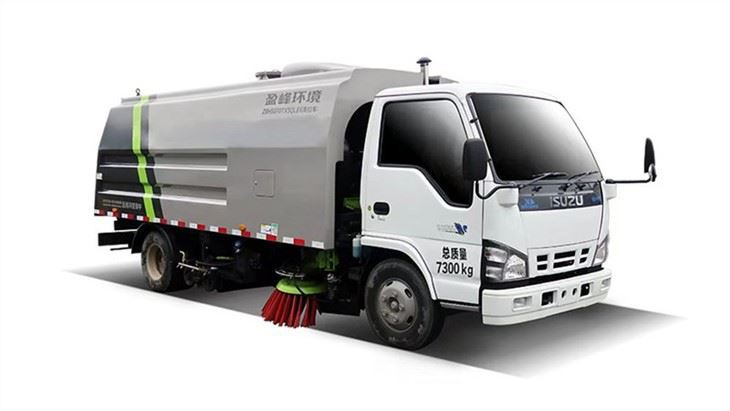

ZBH5070TXSQLE6 7 ตันรถกวาดและล้างเป็นรถสุขาภิบาลประสิทธิภาพสูงที่พัฒนาโดย ZOOMLION ซึ่งรวมเอาการทำงานของรถกวาดถนนและรถทำความสะอาดแรงดันสูง รถยนต์ใช้แชสซี Qingling Class II และดัดแปลงโดยเพิ่มเครื่องยนต์เสริมและอุปกรณ์ส่งกำลัง ถังขยะ อุปกรณ์ทำความสะอาด ระบบลดฝุ่น หัวดูด ระบบทำความสะอาดแรงดันสูง ระบบไฮดรอลิก ระบบไฟฟ้า และส่วนประกอบอื่นๆ
รถมีหลายฟังก์ชัน รูปลักษณ์ที่สวยงาม และประสิทธิภาพที่เหนือกว่าของประสิทธิภาพสูง รักษาสิ่งแวดล้อม และความน่าเชื่อถือ

Ⅱ.ภาพรวมฟังก์ชั่น
ใช้โครงสร้างที่ได้รับการจดสิทธิบัตรแล้วของการสแกนแนวตั้งด้านซ้ายและขวา บวกกับแท่งสเปรย์ฉีดน้ำแรงดันสูงแบบติดตั้งตรงกลางที่มีหัวฉีดขนาดกว้าง บวกบาร์สเปรย์ฉีดน้ำแรงดันสูงด้านซ้ายและขวา (หมายเลขสิทธิบัตร ZL200820052390.7) แปรงกวาดมีต้นทุนต่ำ หัวฉีดกว้างมีความสะอาดสูง และก้านสเปรย์ในตัวมีผลป้องกันการกระเด็นและมลพิษได้ดี มีการซื้อส่วนประกอบหลักทั่วโลกโดยใช้ปั๊มน้ำแรงดันสูง หัวฉีด และส่วนประกอบทางไฟฟ้าและไฮดรอลิกที่สำคัญที่นำเข้าจากต่างประเทศ พร้อมประสิทธิภาพที่ยอดเยี่ยมและการทำงานที่เชื่อถือได้ มีฟังก์ชั่นมากมาย เช่น การทำความสะอาดทางเท้า การกวาด การทำความสะอาด การทำความสะอาดริมถนน การทำความสะอาดขอบถนน เป็นต้น ตลอดจนการกวาดแบบเต็ม การกวาดด้านซ้าย การกวาดทางขวา การกวาดการกวาดแบบเต็ม การกวาดการกวาดด้านซ้าย การกวาดการกวาด การกวาดการกวาด การกวาดการกวาด การกวาด การกวาด กวาด มีโหมดการซัก 10 โหมด การล้างขวา และการดูดบริสุทธิ์ สเปรย์มุมด้านหน้า สเปรย์ด้านหลัง ปืนฉีดแรงดันสูงสามารถทำความสะอาดป้ายถนน ป้ายโฆษณา ฯลฯ ตัวชี้วัดประสิทธิภาพทางเทคนิคและเศรษฐกิจอยู่ในระดับชั้นนำในประเทศ และ เป็นผลิตภัณฑ์มาตรฐานที่เป็นที่ยอมรับในอุตสาหกรรม

. ขอบเขตการใช้งาน

เหมาะสำหรับการทำความสะอาดยานยนต์ การทำความสะอาด การฉีดพ่นและการปราบปรามฝุ่นของถนนในเมือง ทางหลวง สี่เหลี่ยม สนามบิน ท่าเรือ อุโมงค์ สะพาน ผนังแยก ขอบถนน และขอบถนน

Ⅳ .โครงสร้างหลักและลักษณะการทำงาน

1. แชสซี
แชสซีส์ ใช้การดัดแปลงแชสซีระดับสองของ QL1070BUKACY ที่ผลิตโดย Qingling Automobile Co. , Ltd. ซึ่งมีคุณภาพที่เชื่อถือได้และประสิทธิภาพที่เสถียร แชสซีเป็นไปตามมาตรฐานการปล่อยมลพิษระดับชาติ 6 ประการ
เครื่องยนต์.ใช้เครื่องยนต์ดีเซล 4KH1CN6LB/KA000028 ที่ผลิตโดย Qingling Isuzu (Chongqing) Engine Co., Ltd. โดยมีกำลังสุทธิสูงสุด 87kW ปริมาตรกระบอกสูบ 2999 มล. และแรงบิด/ความเร็วสูงสุด 290N·m / {{7} }รอบ/นาที

2. เครื่องยนต์เสริมและระบบส่งกำลัง
เครื่องยนต์เสริม ใช้เครื่องยนต์ดีเซล 4JB1-TCH ของ Qingling Isuzu (Chongqing) Engine Co., Ltd. โดยมีกำลังสุทธิสูงสุด 67 kW /3000 r/min และปล่อยมลพิษถึงสามมาตรฐานระดับประเทศ ด้วยคลัตช์อัตโนมัติที่เข้าชุดกัน พัดลมและปั๊มน้ำแรงดันสูงจะทำงานโดยอัตโนมัติเมื่อความเร็วของเครื่องยนต์เสริมถึงค่าการออกแบบโดยไม่ต้องดำเนินการด้วยตนเอง

3. พัดลม
การใช้พัดลมแบบแรงเหวี่ยงประสิทธิภาพสูงพิเศษของบริษัทสำหรับการล้างและกวาดรถที่ออกแบบมาเป็นพิเศษสำหรับผลิตภัณฑ์นี้มีลักษณะเฉพาะที่มีประสิทธิภาพสูง เสียงต่ำ เส้นโค้งความต้านทานการสึกหรอแบบเรียบ พื้นที่กว้างประสิทธิภาพสูง การทำงานที่เชื่อถือได้ และอายุการใช้งานยาวนาน
4. หัวฉีด
ใช้หัวดูดกว้างพิเศษกลางดูดคู่ซึ่งมีความกว้างในการดูดสิ่งสกปรกขนาดใหญ่ 1600 มม. ความสะอาดสูงและมีผลดี แท่งสเปรย์แถวยาวในตัวมีกลไกการปลดอย่างรวดเร็วและเปลี่ยนอย่างรวดเร็วเพื่อการบำรุงรักษาที่ง่ายและแรงกระทบต่อการไหลของน้ำมีขนาดใหญ่และสามารถทำได้โดยตรง น้ำเสียจะถูกส่งไปยังพอร์ตดูดและอัตราการดูดซับน้ำเสีย อยู่ในระดับสูง โดยเฉพาะอย่างยิ่งก้านสเปรย์แบบปล่อยยาวมีฝาปิดปิดผนึกแบบพลิกกลับได้ ซึ่งสามารถป้องกันมลพิษทางน้ำจากการกระเซ็นได้อย่างมีประสิทธิภาพ และเป็นมิตรกับสิ่งแวดล้อม เชื่อถือได้ และเกี่ยวข้องกับประสิทธิภาพ นอกจากนี้ยังสามารถปรับมุมการซักของหัวฉีดแถวยาวให้เข้ากับพื้นผิวถนนตามมลภาวะของพื้นผิวถนนเพื่อให้ผลการทำความสะอาดดีขึ้น
5. บูม
แท่งสเปรย์ทำความสะอาดแรงดันสูงแบบผสมผสาน บูมฉีดทำความสะอาดแรงดันสูงประกอบด้วยบูมสเปรย์ด้านซ้ายและขวาและบูมสเปรย์ด้านในของหัวฉีด ติดอยู่กับหัวฉีดหรือภายในหัวฉีด ความสูงของบูมสเปรย์จากพื้นคงที่ระหว่างการใช้งานและไม่เปลี่ยนแปลงตามน้ำหนักบรรทุกของรถทั้งคัน สามารถเข้าถึงและรักษาเสถียรภาพของผลการทำความสะอาดที่ดีที่สุด ก้านฉีดสเปรย์ด้านซ้ายและขวาสามารถเหวี่ยงออกและหดกลับได้ และการดำเนินการนี้จะถูกควบคุมโดยอัตโนมัติโดยระบบควบคุมอิเล็กทรอนิกส์ ความกว้างของบูมสเปรย์ด้านซ้ายและขวาสามารถปรับได้อย่างเหมาะสมเพื่อหลีกเลี่ยงการรบกวนกับขอบถนนหรือราวกันตก เพื่อความสะดวกในการปรับ บำรุงรักษา และเปลี่ยนหัวฉีด ก้านสเปรย์ในหัวฉีดได้รับการออกแบบให้ดึงออกได้อย่างรวดเร็ว และได้มีการประกาศสิทธิบัตรระดับประเทศแล้ว

6. กวาดดิสก์ซ้ายและขวา
จานกวาดแนวตั้งด้านซ้ายและขวาใช้ถังน้ำมันเดียวเพื่อควบคุมการยกและการแกว่ง ซึ่งมีประสิทธิภาพป้องกันการชนกันที่ดี ต้นทุนต่ำ และการทำงานที่เชื่อถือได้ ในหมู่พวกเขา เครื่องกวาดพื้นเอนกประสงค์สำหรับทำความสะอาดและกวาดได้รับสิทธิบัตรระดับประเทศ (สิทธิบัตรหมายเลข 200820052391.1) และฟังก์ชันป้องกันการชนกันของเครื่องกวาดได้รับสิทธิบัตรระดับประเทศ (หมายเลขสิทธิบัตร 00224174.9) มีหน้าที่ทำความสะอาดผิวถนนและล้างซุ้มขอบถนน

7. ถังขยะ
ได้รับการออกแบบด้วยโครงสร้างลูกฟูกสแตนเลสซึ่งรวมถังเก็บน้ำสะอาดและถังขยะไว้ด้วยกัน ถังขยะถูกทิ้งและระบายออกโดยมีมุมระบายที่ 45

8. ปั๊มน้ำแรงดันสูง
ใช้ปั๊มน้ำแรงดันสูงนำเข้าสำหรับล้างและกวาดรถด้วยแรงดัน 10 MPa ประสิทธิภาพการทำงานที่แข็งแกร่ง ความปลอดภัยและความน่าเชื่อถือ และอายุการใช้งานยาวนาน

วงล้อหมุนอัตโนมัติแบบกลไกติดตั้งอยู่ที่ด้านหลังขวาของรถสำหรับล้างและรถกวาด โดยมีท่อฉีดน้ำแรงดันสูง 20 ม. ซึ่งสามารถใช้ทำความสะอาดตัวรถสำหรับล้างและกวาด รวมไปถึงอุปกรณ์และสิ่งอำนวยความสะดวกอื่นๆ

10. เครื่องฉีดน้ำแรงดันสูง
มีระบบพ่นสเปรย์แรงดันต่ำที่ส่วนท้ายของถังขยะ ซึ่งสามารถใช้เป็นรถพ่นยาพ่นถนน และระบบระบายความร้อนบนท้องถนนในฤดูร้อน

11. ปืนฉีดน้ำแรงดันสูงแบบมือถือ
ปืนฉีดน้ำแบบใช้มือถือในรุ่นนี้มาพร้อมกับข้อต่อสวมเร็ว ซึ่งสามารถเชื่อมต่อหรือถอดออกจากม้วนซักได้อย่างง่ายดาย การใช้ปืนฉีดแบบมือถือทำให้ประสิทธิภาพการทำความสะอาดสูง ผลดี และการทำงานสะดวกและปลอดภัยยิ่งขึ้น

12. โหมดการทำงาน
มีโหมดการทำงานให้เลือกหลากหลาย ระบบได้ตั้งค่าโหมดการทำงานทั้งหมด 10 โหมด: การสแกนแบบเต็ม การสแกนด้านซ้าย การสแกนทางขวา การสแกนแบบเต็ม การสแกนการล้างด้านซ้าย การสแกนการล้างด้านขวา การล้างแบบเต็ม การล้างด้านซ้าย การล้างด้านขวา และการดูดแบบบริสุทธิ์ ผู้ใช้สามารถเลือกโหมดการทำงานที่เหมาะสมสำหรับการทำงานตามความต้องการในการใช้งาน หลังจากเลือกโหมดการทำงานแล้ว การดำเนินการจะเริ่มด้วยปุ่มเดียว และทุกองค์กรที่จำเป็นต้องเข้าร่วมในการดำเนินการจะขยายและดำเนินการตามลำดับที่กำหนดโดยอัตโนมัติ เมื่อจำเป็นต้องหยุดการทำงาน การปิดระบบด้วยปุ่มเดียว กลไกการทำงานทั้งหมดในการทำงานจะหยุดทำงานโดยอัตโนมัติตามลำดับที่กำหนดและกลับสู่สถานะเดิม

13. อุปกรณ์ป้องกันอัตโนมัติต่างๆ
รถสำหรับล้างและกวาดนี้ติดตั้งอุปกรณ์ป้องกันอัตโนมัติ เช่น การขาดแคลนน้ำในถังเก็บน้ำสะอาดและน้ำในถังขยะเต็มถัง เพื่อป้องกันรถล้างและกวาดจากความเสียหายในสภาพการทำงานเฉพาะ เช่น การขาดแคลนน้ำและน้ำเต็มหรือการทำงานผิดพลาด

14. ระบบเตือนภัยด้วยเสียง
รถยนต์คันนี้ติดตั้งระบบเตือนภัยด้วยเสียงที่สามารถส่งสัญญาณเสียงเตือนที่หลากหลายและข้อความเตือนระหว่างการใช้งานและการขนถ่าย มีข้อความเสียงเช่น "ระดับน้ำในถังเก็บน้ำต่ำ และไม่สามารถดำเนินการทำความสะอาดได้", "ถังบำบัดน้ำเสียพลิกคว่ำ โปรดใส่ใจกับความปลอดภัย" มีข้อความแจ้งเพลงและข้อความเตือนคำรามหลายข้อความ

15. ระบบวิดีโอมองหลังแบบสี (อุปกรณ์เสริม)
กล้องถูกติดตั้งไว้ที่ด้านขวาและด้านหลังของรถกวาดพื้น และมีหน้าจอสีติดตั้งอยู่ในห้องโดยสาร ในระหว่างการใช้งาน คุณสามารถตรวจสอบและตรวจสอบผลการทำความสะอาดในห้องโดยสารได้ คุณสามารถนำทางเมื่อถอยหลังเพื่อป้องกันการชนท้าย

. โหมดการทำงาน
รถบรรทุกล้างและกวาดขนาด 7 ตันใช้โหมดการควบคุมของ "หน้าจอแสดงผลพร้อมตัวควบคุมและแผงควบคุมการทำงานของบัส CAN" เมื่อการทำงานเริ่มต้นและหยุดลง อุปกรณ์การทำงานต่างๆ เช่น การยกขึ้นและลงของหัวดูด การหดกลับและการกางออกของแผ่นกวาด และการดึงและกางของแท่งสเปรย์ด้านซ้ายและขวา สามารถควบคุมได้ด้วยปุ่มเดียว ซึ่ง ใช้งานง่าย การทำงานของยานพาหนะนั้นรับรู้ได้จากอุปกรณ์ควบคุม 3 ตัว โดยสองอุปกรณ์อยู่ในห้องโดยสารและอีกอุปกรณ์หนึ่งอยู่ที่แผงควบคุมการทำงานทางด้านขวาของด้านหลังรถ
หน้าจอแสดงผล. ตั้งอยู่บนโต๊ะปฏิบัติการของห้องโดยสาร ส่วนใหญ่จะใช้สำหรับการล้างและกวาดล้างยานพาหนะต่างๆ

แผงควบคุมการทำงาน ตั้งอยู่ด้านหน้าคันเกียร์ของคนขับ ส่วนใหญ่จะใช้เพื่อสตาร์ทและดับเครื่องยนต์เสริม

Ⅴ.พารามิเตอร์ทางเทคนิคหลักของผลิตภัณฑ์

Ⅵ.ข้อดีหลักของผลิตภัณฑ์

1. ประสิทธิภาพที่เหนือกว่า
เค้าโครงของอุปกรณ์ทำความสะอาด ฉันt ใช้โครงสร้างทางเทคนิคที่ได้รับการจดสิทธิบัตรของ "การกวาดแนวตั้งสองครั้งแบบติดตั้งตรงกลางบวกกับหัวฉีดแบบกว้างที่ติดตั้งตรงกลางหัวฉีดน้ำแรงดันสูงในตัวพร้อมแท่งสเปรย์ฉีดน้ำแรงดันสูงแบบติดตั้งตรงกลาง" และรวมแท่งสเปรย์ด้านซ้ายและขวา ด้วยหัวดูด การจัดการโดยรวมนั้นมีเอกลักษณ์เฉพาะตัว เป็นความคิดริเริ่มภายในประเทศ เมื่อเทียบกับการเตรียมการอื่นๆ มีลักษณะของอุปกรณ์การทำงานแบบรวมศูนย์ ระยะห่างคงที่ระหว่างหัวฉีดกับพื้น การทำงานที่ต่อเนื่องและราบรื่น เช่น การขัด-ล้าง-ดูดสิ่งปฏิกูล การกระเด็นน้อยลง อัตราการดูดซึมน้ำเสียสูง ความกว้างในการทำความสะอาดขนาดใหญ่ และการทำความสะอาดสูง ประสิทธิภาพ.

ถังขยะมีโครงสร้างขั้นสูงตัวกล่องถังขยะได้รับการออกแบบด้วยโครงสร้างลูกฟูกสแตนเลสชั้นเดียว รูปทรงสวยงาม ทนทานต่อการกัดกร่อน ปริมาณมาก และไม่มีโครง ถังขยะสามารถทิ้งและทิ้งได้ด้วยความเอียงขนาดใหญ่ และตะกอนและขยะในน้ำเสียจะถูกระบายออกโดยอัตโนมัติ มีการติดตั้งอุปกรณ์ทำความสะอาดแบบฉีดพ่นแรงดันสูงในถังขยะ และสามารถทำความสะอาดถังบำบัดน้ำเสียโดยอัตโนมัติหลังจากทิ้งถังขยะ ซึ่งช่วยลดความเข้มแรงงานของผู้ปฏิบัติงานได้อย่างมาก และถังขยะมีอุปกรณ์เตือนภัยป้องกันน้ำล้น

กวาดดิสก์จานกวาดแนวตั้งด้านซ้ายและขวาใช้ถังน้ำมันเดียวเพื่อควบคุมการยกและการแกว่ง ซึ่งมีประสิทธิภาพป้องกันการชนกันที่ดี ต้นทุนต่ำ และการทำงานที่เชื่อถือได้ ในหมู่พวกเขา เครื่องกวาดพื้นเอนกประสงค์สำหรับทำความสะอาดและกวาดได้รับสิทธิบัตรระดับประเทศ (สิทธิบัตรหมายเลข 200820052391.1) และฟังก์ชันป้องกันการชนกันของเครื่องกวาดได้รับสิทธิบัตรระดับประเทศ (หมายเลขสิทธิบัตร 00224174.9) มีหน้าที่ทำความสะอาดผิวถนนและล้างซุ้มขอบถนน

อุปกรณ์บูมแท่งสเปรย์ฉีดน้ำแรงดันสูงด้านซ้ายและขวาถูกรวมเข้ากับหัวดูด โดยใช้การจัดวางรูปตัว "V" และแบบยืดหดได้ที่ทำงานด้วยระบบไฮดรอลิก สามารถปรับมุมรูปตัว "V" และมุมของหัวฉีดน้ำแรงดันสูงได้ ระยะห่างระหว่างหัวฉีดกับพื้นคงที่ และการไหลของน้ำมีแรงกระแทกมาก สามารถรวบรวมสิ่งปฏิกูลได้อย่างมีประสิทธิภาพและมีฟังก์ชั่นป้องกันการชนกันและการรีเซ็ตอัตโนมัติ หัวฉีดอเนกประสงค์แรงดันสูงติดตั้งอยู่ที่แท่งสเปรย์ฉีดน้ำแรงดันสูงด้านซ้ายและขวา ,สามารถล้างผนังแยกถนนและท่าเรือแยก;
2. คุณภาพดี
การกำหนดค่าอุปกรณ์เสริมสูง. ปั๊มน้ำแรงดันสูง วาล์วน้ำล้น วาล์วระบาย เครื่องยนต์หลักและเครื่องยนต์เสริม ส่วนประกอบควบคุมไฟฟ้า ฯลฯ เป็นแบรนด์ที่มีชื่อเสียงทั้งในและต่างประเทศ โดยมีคุณภาพดีเยี่ยมและประสิทธิภาพที่เชื่อถือได้

ส่วนประกอบควบคุมไฟฟ้า

3. ปลอดภัยและเชื่อถือได้
พร้อมระบบเสียงเตือน. สามารถออกเสียงเตือนและข้อความเตือนได้หลากหลายระหว่างการใช้งานและการขนถ่าย

ตัวควบคุมเสียงเตือน

พร้อมราวกันตกถังขยะสามารถให้การป้องกันความปลอดภัยที่เชื่อถือได้ระหว่างการดำเนินการบำรุงรักษา

ระบบไฮดรอลิกพร้อมสัญญาณเตือนน้ำมันรั่ว. พร้อมกับอุปกรณ์ป้องกันการรั่วไหล ระดับน้ำมัน และอุณหภูมิน้ำมันอัตโนมัติ (หมายเลขสิทธิบัตร: 20082005 3218.4) ถังน้ำมันเพื่อหลีกเลี่ยงการเกิดการรั่วไหลของน้ำมันไฮดรอลิกจำนวนมากและอุณหภูมิน้ำมันที่มากเกินไป ในขณะเดียวกัน เมื่อระบบน้ำมันไฮดรอลิกรั่วเนื่องจากอุบัติเหตุ น้ำมันไฮดรอลิกยังคงมีเพียงพอต่อการทำงานต่างๆ หลังการบำรุงรักษา

4. ฟังก์ชั่นที่หลากหลาย
โหมดการทำงานที่หลากหลาย. ผลิตภัณฑ์นี้สามารถเลือกโหมดการทำงานได้หลากหลายตามสภาพถนน หลังจากเลือกโหมดการทำงานแล้ว การเริ่มต้นและการปิดกลไกการทำงานแต่ละกลไกจะถูกควบคุมโดยอัตโนมัติโดยโปรแกรม และการทำงานด้วยปุ่มเดียวอัจฉริยะ โหมดการทำงานของผลิตภัณฑ์นี้ประกอบด้วยการทำความสะอาดและการกวาดทั้งหมด การทำความสะอาดด้านซ้ายและการกวาด การทำความสะอาดด้านขวา การกวาดถนนแบบเต็ม การกวาดถนนด้านซ้าย และการกวาดถนนด้านขวา เป็นต้น
บำรุงรักษาง่าย

การออกแบบโครงสร้างมีความสมเหตุสมผลและคุณภาพของชิ้นส่วนมีความน่าเชื่อถือแผ่นกวาดพื้นของผลิตภัณฑ์นี้ถูกจัดเรียงไว้ที่ด้านซ้ายและด้านขวาของรถ และก้านสเปรย์และหัวดูดถูกจัดเรียงไว้ตรงกลางรถ ซึ่งสะดวกสำหรับการประกอบ ถอดประกอบ และบำรุงรักษา มีการติดตั้งอุปกรณ์ล้างในถังขยะเพื่ออำนวยความสะดวกในการทำความสะอาดถังขยะ ท่อไฮโดรลิก ไฟฟ้า ท่อต่างๆ ถูกจัดเรียงอย่างเป็นระเบียบ สะดวกในการค้นหาข้อบกพร่องและเปลี่ยนชิ้นส่วน การออกแบบชิ้นส่วนต่างๆ ได้รับการพิจารณาอย่างถี่ถ้วนแล้ว และสงวนพื้นที่ในการบำรุงรักษาให้เพียงพอ ในขณะเดียวกัน อุปกรณ์ระดับเฟิร์สคลาสทั้งในและต่างประเทศก็ถูกนำมาใช้เพื่อรับรองคุณภาพและประสิทธิภาพของผลิตภัณฑ์ และลดอัตราความล้มเหลวของผลิตภัณฑ์ลงอย่างมาก
