รถบรรทุกขนขยะแบบถอดได้

ภาพรวมผลิตภัณฑ์
ZBH5251ZXXDFE6 Carriage รถบรรทุกขนขยะแบบถอดได้ได้รับการพัฒนาและออกแบบโดย บริษัท ของเราอย่างอิสระเพื่อให้เข้ากับเครื่องอัดขยะแบบรวมและตัวกล่องของสถานีแยกแนวนอน (ต่อไปนี้จะเรียกว่า "รถบรรทุกแขน") รถมีรูปลักษณ์ที่สวยงาม ประสิทธิภาพดีเยี่ยม ใช้งานง่าย คนขับสามารถควบคุมทุกการกระทำในห้องโดยสารได้ แชสซีใช้แชสซีรถยนต์ tianlong DFH1250D4 class II ที่ผลิตโดย Dongfeng Commercial Vehicle Co. , LTD. และการปล่อยมลพิษเป็นไปตามมาตรฐาน ⅵ ระดับชาติ อุปกรณ์ jib ผลิตโดย Shanghai Waller Hoisting Equipment Company หรือ Hunan Wuling Machinery Manufacturing Co., LTD. รถบรรทุกเป็นรถบรรทุกขยะที่เชื่อถือได้ มีประสิทธิภาพ และใช้งานง่าย

ภาพรวมฟังก์ชัน

หน้าที่หลักของรถลากแขนคือดึงกล่อง, ขนถ่ายกล่อง, ขนถ่ายขยะ, ขนถ่าย ฯลฯ

ขอบเขตการใช้งาน
รถบรรทุกขนขยะแบบเคลื่อนย้ายได้ส่วนใหญ่จะตรงกับ LYSZ15A, LYSZ18A, LYSZ20CY และเครื่องอัดขยะแบบรวมอื่นๆ, XT22 และกล่องอื่นๆ

โครงสร้างหลักและลักษณะการทำงาน
ตัวดึงนี้ส่วนใหญ่ประกอบด้วยแชสซี, อุปกรณ์ดึง, อุปกรณ์รองรับด้านหลัง, ระบบไฮดรอลิก, ระบบไฟฟ้า, ฯลฯ ดังต่อไปนี้:

1.แชสซี
แชสซีส์. Tianlong DFH1250D4 ประเภทตัวถังรถ 2 ดัดแปลงโดย Dongfeng Commercial Vehicle Co., LTD. แชสซีมีกำลังแรงและความจุขนาดใหญ่ และเป็นหนึ่งในแชสซีรถยนต์เพื่อการพาณิชย์ระดับประเทศที่ปล่อยมลพิษ ⅵ ขั้นสูงและน่าเชื่อถือที่สุดในประเทศจีน
เครื่องยนต์ เครื่องยนต์ดีเซล Dongfeng Cummins D6.7NS6B290 กำลังไฟ 213kW การปล่อยมลพิษเป็นไปตามมาตรฐานⅵแห่งชาติ
2. อุปกรณ์แขน

มีการติดตั้งอุปกรณ์แขนดึงบนแชสซี และหน้าที่หลักคือกล่องดึง กล่องขนถ่าย และวัสดุขนถ่าย ฯลฯ
ล็อคกล่องในอุปกรณ์ดึงแขนส่วนใหญ่จะใช้เพื่อล็อคกล่อง จำกัดการเคลื่อนที่ของกล่อง ให้แน่ใจว่ามีการขนส่งที่ปลอดภัย และมีบทบาทในการปกป้องอุปกรณ์ดึงแขนในกระบวนการขนถ่าย
3. พยุงหลัง
อุปกรณ์รองรับด้านหลังติดตั้งอยู่ที่ส่วนท้ายของคานตัวถัง
เมื่อรถกำลังดึงหรือขนถังเก็บฝุ่นออกโดยโหลดเต็มถัง ควรยืดกระบอกสูบของตัวดึงออกจนสุดเพื่อให้ลูกกลิ้งรองรับด้านหลังรองรับพื้นเพื่อป้องกันไม่ให้รถไถลถอยหลัง เมื่อรถวิ่งตามปกติ ต้องดึงกระบอกสูบของ Outrigger และลูกกลิ้งรองรับจะหดกลับ
4. ระบบไฮดรอลิค
ระบบไฮดรอลิกคือระบบไฟฟ้าและระบบควบคุมเพื่อให้ทราบถึงหน้าที่ของรถบูม
ระบบไฮดรอลิกของบูมคาร์เป็นระบบเปิด ปั้มน้ำมันอาศัยตัวดึงแรงเพื่อออกแรงและจ่ายน้ำมันแรงดันไปยังกระบอกสูบของแต่ละลูป ทิศทางการไหลของน้ำมันแรงดันถูกควบคุมผ่านวาล์วหลายทาง เพื่อควบคุมการทำงานของแต่ละลูป ระบบไฮดรอลิกประกอบด้วยห่วงกระบอกสูบหลัก ห่วงแขนเลื่อน ห่วงล็อก ห่วงค้ำด้านหลัง และห่วงช่อง แรงดันใช้งานสูงสุดของระบบคือ 30MPa

เนื่องจากกล่องของบูมคาร์ต้องทำงานให้ห่างจากตัวรถ ลูปของรถจึงเชื่อมต่อกับระบบไฮดรอลิกของรถผ่านข้อต่อแบบเปลี่ยนเร็ว
5. ระบบไฟฟ้า

ระบบไฟฟ้าของรถบูมใช้พลังงานจากแหล่งจ่ายไฟของแชสซี ด้วยการควบคุมสวิตช์ รีเลย์ และสวิตช์ระยะใกล้ ส่วนใหญ่จะตระหนักถึงการยกแขนหลัก การขยายตัวและการขยายตัวของแขนเลื่อน สวิตช์ของตัวล็อคกล่อง การหดกลับและการหดกลับของส่วนรองรับด้านหลัง และสวิตช์ของ ประตูขนถ่ายกล่อง
6. โหมดการทำงาน
รถบรรทุกขนขยะที่ถอดออกได้ถูกควบคุมด้วยไฟฟ้า ผู้ปฏิบัติงานสามารถดำเนินการทั้งหมดในห้องนักบินให้เสร็จสิ้นผ่านการควบคุมของปุ่มกล่องควบคุม

กล่องปฏิบัติการ. ตั้งอยู่ทางด้านซ้ายของที่นั่งคนขับ ส่วนใหญ่ใช้สำหรับดึงกล่อง ขนลงกล่อง และการดำเนินการขนถ่าย
กล่องจ่ายไฟ. ที่ด้านขวาของที่นั่งคนขับจะควบคุมการจ่ายไฟไปยังที่ดึงแขน
สวิตช์แรงยึด, สวิตช์หยุดแรงจับ ตั้งอยู่ที่ส่วนบนด้านหน้าของหัวเก๋งเพื่อควบคุมตัวแยกแรง

พารามิเตอร์ทางเทคนิคหลักของผลิตภัณฑ์

ข้อดีหลัก
1.ประสิทธิภาพที่เหนือกว่า
เหล็กความแข็งแรงสูงใช้สำหรับโครงสร้างของแขนดึง และการหล่อการลงทุนที่มีความแข็งแรงสูงใช้สำหรับชิ้นส่วนสำคัญ (ดังแสดงในภาพสี่ภาพต่อไปนี้) เพื่อปรับปรุงความปลอดภัยและยืดอายุการใช้งาน


2,อย่างดี
การกำหนดค่าอุปกรณ์เสริมสูง ปั๊มน้ำมันไฮดรอลิก วาล์วควบคุมหลัก ล็อคไฮดรอลิก บาลานซ์วาล์ว สวิตช์ความใกล้ชิด และส่วนประกอบไฟฟ้าระบบไฮดรอลิกที่สำคัญอื่นๆ เป็นแบรนด์ที่มีชื่อเสียงระดับสากลด้วยคุณภาพที่ยอดเยี่ยมและความน่าเชื่อถือสูง
3,ปลอดภัยและเชื่อถือได้

การควบคุมลอจิกประสานด้วยไฟฟ้า-ไฮดรอลิก ตัวดึงติดตั้งอุปกรณ์ควบคุมลอจิกประสานระหว่างไฟฟ้าและไฮดรอลิกหลายชั้นเพื่อความปลอดภัยสูง
ในสภาพการขนถ่าย กล่องสามารถยกขึ้นและขนออกได้ก็ต่อเมื่อล็อคกล่องและล็อคการขนถ่ายเองถูกล็อค
ตัวล็อคกล่องและโครงด้านหน้าไม่สามารถเคลื่อนย้ายได้ในระหว่างการขนถ่าย

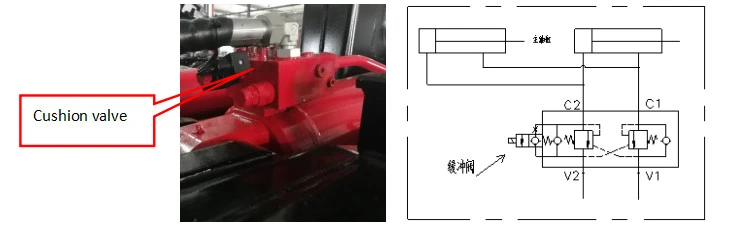

อุปกรณ์สำรองกันกระแทก ระบบไฮดรอลิกติดตั้งในกล่องบัฟเฟอร์อุปกรณ์ตก เมื่อกล่องตกถึงมุมหนึ่ง เซ็นเซอร์จะกระตุ้นสัญญาณไฟฟ้า วงจรควบคุมวาล์วบัฟเฟอร์ในระบบไฮดรอลิก เพื่อให้กล่องค่อยๆ ตกลงมาที่ตัวรถ ,หลีกเลี่ยงแรงกระแทก.

รถติดตั้งออด เสียงเตือนจะดังขึ้นเมื่อเสื้อแขนดึงรถทำงาน ซึ่งจะเตือนบุคลากรในพื้นที่ทำงานและรับรองความปลอดภัยของอุปกรณ์ส่วนบุคคล

อุปกรณ์รองรับด้านหลัง มีการติดตั้งอุปกรณ์รองรับลูกกลิ้งด้านหลังที่ด้านหลังของรถ ก่อนที่รถอาร์มคาร์จะดึงกล่องทั้งชุด ลูกกลิ้งด้านหลังจะได้รับการสนับสนุนบนพื้นเพื่อป้องกันไม่ให้รถพลิกกลับ ซึ่งปลอดภัยและเชื่อถือได้

รั้งความปลอดภัย รถติดตั้งอุปกรณ์สนับสนุนความปลอดภัย เมื่อรถจำเป็นต้องยกแขนดึงสำหรับการบำรุงรักษา ควรรองรับเหล็กค้ำยันเพื่อป้องกันความปลอดภัยของเจ้าหน้าที่บำรุงรักษา

4,การบำรุงรักษาสูง

ตัวรถดูแลรักษาง่าย การบำรุงรักษารถยนต์ สามารถยกแขน พื้นที่บำรุงรักษามีขนาดใหญ่มาก มีการจัดเรียงท่อไฮดรอลิกและท่อไฟฟ้าเพื่ออำนวยความสะดวกในการค้นหาข้อผิดพลาดและเปลี่ยนส่วนประกอบ


ฟังก์ชั่นการทำงาน
กล่อง. รถบูมขอเกี่ยวกล่องจากพื้น (หรือแท่น) เข้ากับรถ
กรณีขนถ่าย รถเข็นแบบบูมยกกล่องจากรถเข็นไปที่พื้น (หรือแท่น)
ขนย้ายขยะ. ที่วางแขนถือกล่อง
ปล่อย รถเข็นยกกล่องและทิ้งขยะ

2,พื้นที่ที่จำเป็นสำหรับการทำงานของยานพาหนะ
(1) รถบูมติดตั้งเครื่องอัดขยะแบบบูรณาการ LYSZ18A เมื่อรถถูกขนส่งและวิ่ง ความสูงสูงสุดของกล่องคือ 3980 มม. (ขนาดสำหรับอ้างอิงเท่านั้น)

(2) รถบูมติดตั้งเครื่องอัดขยะแบบบูรณาการ LYSZ18A เมื่อรถบรรทุกดึงหรือขนตู้คอนเทนเนอร์ ความสูงสูงสุดของส่วนบนของตู้คอนเทนเนอร์คือ 5100 มม. (ขนาดสำหรับอ้างอิงเท่านั้น)

(3) รถบูมติดตั้งเครื่องอัดขยะแบบบูรณาการ LYSZ18A เมื่อขอเพียงแค่ดึงราวแขวนของกล่อง ความยาวของรถและกล่องตรงบริเวณ 16,100 มม. และระยะห่างระหว่างลูกกลิ้งรองรับด้านหลังและกล่องคือ 1500 มม. (ขนาดสำหรับอ้างอิงเท่านั้น)

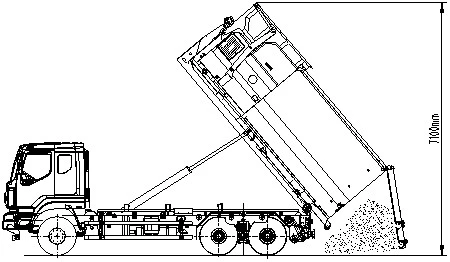

(4) รถบูมติดตั้งเครื่องอัดขยะแบบบูรณาการ LYSZ18A เมื่อรถขนถ่าย ความสูงสูงสุดของกล่องด้านบนคือ 7100 มม. (ขนาดสำหรับอ้างอิงเท่านั้น)


เอกสารแนบ : แผนผังขนาดรถและกล่อง
