สถานีอัดขยะมูลฝอย

LYSZ20CY สถานีบีบอัดการถ่ายโอนขยะเป็นบริษัทของฉันตามสถานการณ์เฉพาะของอุปกรณ์สุขาภิบาลในประเทศ ข้อกำหนดการจำแนกประเภทขยะของประเทศตอบสนอง เทคโนโลยีขั้นสูงและเทคโนโลยีของการกำจัดขยะในประเทศและต่างประเทศสำหรับการอ้างอิง และการวิจัยและพัฒนาผลิตภัณฑ์ใหม่ ส่วนใหญ่ใช้สำหรับผู้อยู่อาศัยตามถนนในเมือง ย่านการค้า โรงงาน โรงเรียน โรงพยาบาล ขยะเปียก (ไม่รวมขยะอีทฮัทช์)
สถานีบีบอัดขยะ LYSZ20CY ใช้เครื่องขูดและเทคโนโลยีการบีบอัดแนวนอนแบบสไลด์ คอมเพรสเซอร์และถังขยะถูกรวมเข้าด้วยกัน และขยะเปียกที่เก็บรวบรวมจะถูกบีบอัดโดยตรงในถังขยะที่ปิดสนิท เพื่อลดและถ่ายโอนโดยรถบรรทุกขนขยะที่ถอดออกได้ อุปกรณ์มีลักษณะกลิ่นน้อย ไม่มีมลพิษทุติยภูมิ พื้นที่อาชีพขนาดเล็ก ยืดหยุ่นและ เหมาะอย่างยิ่งสำหรับสถานีขนส่งใหม่และการสร้างสถานีเก่าในเขตเมืองที่การได้มาซึ่งที่ดินยากและไซต์มีขนาดเล็ก สถานีบีบอัดขยะ LYSZ20CY เหมาะสำหรับการโหลดถังขยะมาตรฐาน 120L, 240L และ 660L และยังสามารถเทียบท่ากับรถรวบรวมขยะ Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS และ 5082ZZZ เป็นมิตรกับสิ่งแวดล้อม ประหยัด มีประสิทธิภาพ ปรับตัวได้ และมีความยืดหยุ่นในการใช้งาน

โหมดเชื่อมต่อสถานี

ชุดอุปกรณ์คอมเพรสเซอร์ครบชุด

LYSZ20CY เครื่องอัดขยะแบบบูรณาการและยานพาหนะที่รองรับ

ส่วนประกอบหลักของคอมเพรสเซอร์

LYSZ20CY เครื่องอัดขยะแบบบูรณาการประกอบด้วยการประกอบตัวถัง กลไกการบรรจุแรงดัน ประตูขนถ่าย กลไกการพลิกถัง การประกอบฝาครอบด้านหน้า ระบบควบคุมไฟฟ้า และระบบไฮดรอลิก

LYSZ20CY แผนผังของเครื่องอัดขยะแบบรวม

การประกอบตัวถังเป็นส่วนเชื่อมต่อของส่วนประกอบการทำงานแต่ละส่วน ซึ่งประกอบเป็นโครงสร้างโดยรวมของอุปกรณ์ ส่วนหน้าของตัวถังเป็นถังอัด ซึ่งเป็นช่องสำหรับบีบอัดขยะ ส่วนท้ายของตัวรถเป็นถังขยะ ซึ่งเป็นปริมาตรของขยะที่ถูกบีบอัดที่บรรจุอยู่

2, กลไกการเติมแรงดันจะอยู่ที่ส่วนบนของถังอัดประกอบตัวถัง เป็นอุปกรณ์แรงดันที่กดขยะจากถังอัดลงในถังขยะผ่านกลไกมีดโกนและแผ่นสไลด์ สามารถบีบอัดขยะได้อย่างมีประสิทธิภาพ

3,ประตูระบายน้ำอยู่ที่ด้านหลังของอุปกรณ์และเป็นอุปกรณ์สำหรับทิ้งขยะกลไกการหมุนของถังติดตั้งอยู่ที่ส่วนหน้าของตัวบีบอัด ซึ่งเป็นอุปกรณ์ป้อนของคอมเพรสเซอร์ นอกจากนี้ยังเหมาะสำหรับการโหลดถังขยะมาตรฐาน 120L, 240L และ 660L

มีการติดตั้งชุดฝาครอบด้านหน้าไว้ที่ส่วนบนของช่องป้อนอาหารซึ่งมีหน้าที่ในการเปิดและปิดช่องป้อนอาหารเพื่อป้องกันน้ำเสียและขยะโปรยลงมา

4 ระบบควบคุมอิเล็กทรอนิกส์เป็นศูนย์ควบคุมของคอมเพรสเซอร์ การดำเนินการทั้งหมดจะถูกควบคุมโดยโปรแกรม PLC สามารถบรรลุหน้าที่หลักดังต่อไปนี้ :(1) สามารถรับรู้รอบการบรรจุอัตโนมัติเมื่อกดปุ่มกดรอบการเติมกลไกการเติมแรงดันสามารถเลื่อนไปมาในห้องอัดโดยอัตโนมัติ (2) สัญญาณเตือนแรงดันเต็ม: เมื่อขยะในถังขยะถูกกดให้มีความหนาแน่น โดยการวิเคราะห์ค่าความดันของระบบไฮดรอลิกส์ จากมุมมองของความปลอดภัย อุปกรณ์ป้องกัน และประสิทธิภาพ ระบบจะเตือนโดยอัตโนมัติ (3) สามารถรับรู้การวินิจฉัยข้อผิดพลาดโดยอัตโนมัติ เมื่อคอมเพรสเซอร์ไม่สามารถทำงานได้ตามปกติ สามารถตัดสินสาเหตุของข้อผิดพลาดได้โดยอัตโนมัติ และแสดงบนหน้าจอพร้อมกันเพื่อให้เกิดการวิเคราะห์สาเหตุที่ผิดปกติเสียงออกอากาศ (ตัวเลือก) (4) การป้องกันระบบไฮดรอลิก: เมื่ออุณหภูมิน้ำมันของระบบไฮดรอลิกสูง ระบบจะเริ่มระบบทำความเย็นโดยอัตโนมัติ เมื่ออุณหภูมิน้ำมันต่ำเกินไป ระบบจะเริ่มต้นระบบทำความร้อนน้ำมันไฮดรอลิกโดยอัตโนมัติ จนกว่าอุณหภูมิของน้ำมันจะสูงขึ้นถึงอุณหภูมิที่เหมาะสม (อุปกรณ์เสริม) ระบบไฮดรอลิก: การใช้ "ปั๊มคู่" และวงจรควบคุมไฮดรอลิกที่มีประสิทธิภาพ ปรับปรุงประสิทธิภาพของผลิตภัณฑ์ และลดการใช้พลังงาน เค้าโครงระบบไฮดรอลิกรวมกับพื้นที่ที่มีอยู่และความสะดวกในการบำรุงรักษา ส่วนพลังงานและส่วนควบคุมของการแยก โครงสร้างที่กะทัดรัด การบำรุงรักษาที่สะดวก ส่วนประกอบหลักของระบบนำแบรนด์ที่มีชื่อเสียงจากต่างประเทศมาใช้เพื่อให้แน่ใจว่าระบบมีความน่าเชื่อถือสูง

คุณสมบัติของคอมเพรสเซอร์
1, การวิเคราะห์ลักษณะการทำงาน:
1) อุปกรณ์เติมแรงดันบนสุดช่วยหลีกเลี่ยงการแช่สิ่งปฏิกูลและ ADAPTS กับการรวบรวมขยะเปียกได้อย่างมีประสิทธิภาพ
2) ประตูท้ายทรงกลมพร้อมล็อคถังน้ำมันคู่ แก้ปัญหาการรั่วไหลของสิ่งปฏิกูลได้อย่างมีประสิทธิภาพ

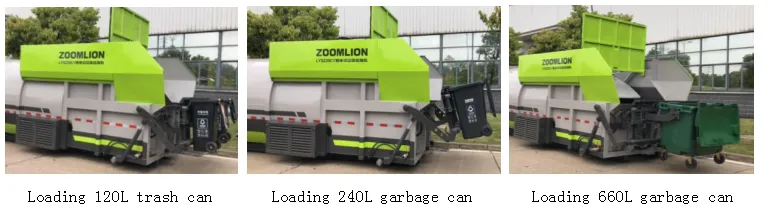

3) การให้อาหารแบบแท่นวางสถานีและการรวมสองโหมดการให้อาหารถังพลาสติกแบบมาตรฐานช่วยเพิ่มความสามารถในการปรับตัวของอุปกรณ์
4) ด้วยฟังก์ชันการสลับลำดับเฟสของแหล่งจ่ายไฟสามเฟส
ฟังก์ชั่นการแสดงผลคริสตัลเหลว

6) มีระบบเตือนความดันเต็มรูปแบบและฟังก์ชั่นการแสดงผล;
7) การกระจายความร้อนอัตโนมัติและฟังก์ชั่นการทำความร้อนของระบบไฮดรอลิก (อุปกรณ์เสริม);
8) ด้วยการควบคุมสายไฟและฟังก์ชั่นการควบคุมแบบสัมผัสคู่ (รีโมทคอนโทรลไร้สายเสริม);
9) ด้วยฟังก์ชั่นควบคุมการหยุดฉุกเฉิน
10) ด้วยการเตือนข้อผิดพลาดอัตโนมัติและฟังก์ชั่นการวินิจฉัยอัตโนมัติ เพื่อให้บรรลุสถานการณ์ผิดปกติทำให้เกิดการวิเคราะห์เสียงออกอากาศ (อุปกรณ์เสริม);
11) ประตูด้านหลังของกล่องอุปกรณ์ใช้ระบบล็อคแบบไฮดรอลิก ซึ่งสามารถควบคุมได้โดยตรงเพื่อเปิดและล็อคประตูด้านหลังของกล่องในห้องโดยสารของรถบรรทุกขยะที่ถอดออกได้
2 บทนำสู่ความมั่นคงและความน่าเชื่อถือ:

1) ส่วนถังอัดของชุดประกอบร่างกายใช้โครงสร้างสี่เหลี่ยม ซึ่งสะดวกสำหรับกลไกการบีบอัดเพื่อให้เกิดการบีบอัด ส่วนถังขยะใช้โครงสร้างทรงกลม ซึ่งสะดวกสำหรับการจัดเก็บและขนขยะ และมีคุณสมบัติทางกลที่ดีเยี่ยม
2) พื้นผิวโลหะเหล็กที่สัมผัสทั้งหมดได้รับการป้องกันสนิม และเหล็กที่สัมผัสกับขยะโดยตรงจะได้รับการบำบัดด้วยการดองด้วยกรด ฟอสเฟต และทู่

3) อุปกรณ์ถูกควบคุมโดย PLC
4) ส่วนสำคัญของอุปกรณ์: วาล์วควบคุมไฮดรอลิก ปั้มน้ำมัน มอเตอร์ ส่วนประกอบควบคุมอิเล็กทรอนิกส์เป็นแบรนด์ที่รู้จักกันดีในและต่างประเทศ
เพลาข้อเหวี่ยงแบบหมุนทั้งหมดทำจากตลับลูกปืนแบบหล่อลื่นตัวเองหรือตลับลูกปืนข้อต่อแบบพิเศษ และพื้นผิวก้านลูกสูบของกระบอกสูบนั้นชุบด้วยโครเมียม ซึ่งมีความทนทานต่อการสึกหรอและการกัดกร่อนที่แข็งแกร่งเพื่อรับประกันอายุการใช้งานในสภาพแวดล้อมที่ไม่เอื้ออำนวย
3 รู้เบื้องต้นเกี่ยวกับการประหยัดพลังงานและรักษาสิ่งแวดล้อม:
พื้นที่ขนาดเล็กไม่มีการก่อสร้างทางแพ่งหรือการก่อสร้างทางโยธาที่เรียบง่ายประหยัดและใช้งานได้จริงมีความยืดหยุ่นเหมาะสำหรับการเก็บขยะเปียกและการขนส่ง กล่องปุ่มควบคุมแบบใช้มือถือหรือรีโมทคอนโทรลไร้สาย (อุปกรณ์เสริม) ปรับปรุงสภาพแวดล้อมการทำงานของผู้ปฏิบัติงานได้อย่างมีประสิทธิภาพ กลไกการล็อคประตูขนถ่ายลูกบอลและโครงสร้างการปิดผนึก เพื่อให้แน่ใจว่าการบีบอัดขยะและกระบวนการถ่ายโอน ไม่มีการรั่วไหลของสิ่งปฏิกูล

ไดรฟ์ปั๊มคู่ ระบบต้องการแรงดันสูง การใช้งานปั๊มเดี่ยว ระบบต้องการความเร็วสูง การใช้งานปั๊มคู่ ประสิทธิภาพสูงและประหยัดพลังงาน ความร้อนของระบบ

สามารถเทียบท่ากับรถเก็บขยะ Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS และ 5082ZZZ ที่สถานี โดยไม่จำเป็นต้องผ่านการโหลดถังรอง หลีกเลี่ยงโหมดการทำงานแบบเดิมของการขนถ่ายรถบรรทุกขยะและปัญหาการโหลดฝุ่นและขยะ ในขณะที่ปรับปรุงประสิทธิภาพการทำงาน


รู้เบื้องต้นเกี่ยวกับข้อดีของคอมเพรสเซอร์
1) กระบอกสูบขับเคลื่อนของอุปกรณ์เติมแรงดันตั้งอยู่ที่ด้านบนของถังอัดและการออกแบบแบบปิดเหมาะสำหรับการบำบัดขยะเปียก
2) การปรับตัวที่แข็งแกร่ง นั่นคือ สามารถตอบสนองการเทียบท่าสถานีด้วย Zoon 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS, 5082ZZZ รถเก็บขยะและสามารถตอบสนองการโหลดถังขยะมาตรฐาน 120L, 240L, 660L
3) สร้างโหมดเชื่อมต่อแบบใหม่ด้วยรถเก็บขยะ Zoomlion รุ่น 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS และ 5082ZZZ ที่สถานี ซึ่งมีประสิทธิภาพสูงและประหยัดพลังงาน มันเปลี่ยนโหมดเทียบท่าป้อนอาหารรองของรถเก็บขยะและเครื่องอัดขยะแบบรวม ซึ่งจะทิ้งขยะไปที่ถังพักก่อน จากนั้นจึงเปลี่ยนถังให้เป็นถังอัด และการเทียบท่าป้อนอาหารหลักเสร็จสมบูรณ์ ประสิทธิภาพได้รับการปรับปรุงอย่างมาก ลดความเข้มในการทำงานของผู้ปฏิบัติงาน เมื่อเทียบกับโหมดการทำงานแบบเดิม การป้อนหลักจะแทนที่การป้อนรอง การสิ้นเปลืองพลังงานของอุปกรณ์จะลดลง และกระบวนการทำงานและการทำงานจะง่ายขึ้น
อุปกรณ์เติมแรงดันอยู่ที่ด้านบนของถังบีบอัดที่ส่วนหน้าของส่วนประกอบตัวถัง กระบอกบรรจุแรงดันไม่มีความเสี่ยงที่สิ่งปฏิกูลจะแช่อยู่ในกระบอกอัดแบบเดิม และสภาพแวดล้อมการบริการของกระบอกสูบก็ดีขึ้นอย่างมาก และอายุการใช้งานของกระบอกสูบก็ยาวนานขึ้นอย่างมาก
5) อุปกรณ์เติมแรงดันมีประสิทธิภาพในการเติมแรงดันสูง โดยมีปริมาตรการอัดแบบจังหวะเดียว 2.35 ลบ.ม. ซึ่งอยู่ในระดับชั้นนำในอุตสาหกรรม
6) สถานีปั๊มไฮดรอลิกและกลุ่มวาล์วไฮดรอลิกตั้งอยู่ที่ด้านซ้ายและด้านขวาของส่วนล่างของส่วนตรงกลางของอุปกรณ์ตามลำดับ โดยมีโครงสร้างที่กะทัดรัดและการบำรุงรักษาที่สะดวก พร้อมลดจุดศูนย์ถ่วงของอุปกรณ์และปรับปรุง ความปลอดภัยในการขนส่ง
ประสิทธิภาพด้านสิ่งแวดล้อมที่ดี ไม่สัมผัส กระเจิง ปรากฏการณ์หยดน้ำในกระบวนการเทียบท่าและการถ่ายโอนขยะ
8) การใช้ประสิทธิภาพสูงและการประหยัดพลังงาน, ประสิทธิภาพที่เชื่อถือได้ของปั๊มคู่, ระบบต้องการแรงดันสูง, การใช้งานปั๊มเดี่ยว, ระบบต้องการความเร็วสูง, การใช้งานปั๊มคู่, ประสิทธิภาพสูงและประหยัดพลังงาน, ความร้อนของระบบ
9) ใช้กลไกการล็อคสลักใหม่สี่จุดบนและล่างถูกล็อคการบีบอัดของแถบปิดผนึกสามารถปรับได้แบบไม่มีขั้นตอนและมีฟังก์ชั่นป้องกันการถอดรหัสอัตโนมัติการล็อคนั้นเชื่อถือได้ (แม้ในกรณีของกระบอกสูบขับ รั่วไหล) และการปิดผนึกเป็นสิ่งที่ดี
10) มีท่อระบายน้ำทิ้งทั้งสองด้านของถังอัดที่ส่วนหน้าของการประกอบร่างกาย และมีทางระบายน้ำทิ้งพร้อม ๆ กัน ซึ่งสะดวกต่อการทำความสะอาดขยะที่ท่อระบายน้ำทิ้งและช่วยระบายน้ำทิ้ง การปลดปล่อย

11) ประตูขนถ่ายใช้โครงสร้างทรงกลมใหม่ รูปลักษณ์ที่สวยงาม และโครงสร้างที่เชื่อถือได้

การแนะนำกระบวนการดำเนินการ (ดูผังกระบวนการดำเนินการ)

แนะนำกระบวนการ LYSZ20CY
1.1 การรวบรวมและบีบอัดขยะ
หลังจากเก็บขยะเปียกของชาวเมืองแล้ว ขยะจะถูกทิ้งโดยตรงไปยังช่องป้อนอาหารของคอมเพรสเซอร์โดยรถบรรทุกขยะแบบขนถ่ายเอง (5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS, 5082ZZZ) หรือถังขยะมาตรฐานขนาด 120L, 240L และ 660L ใช้สำหรับการโหลดและกลไกการหมุนของถังจะดำเนินการสำหรับการขนถ่าย จากนั้นใช้ปุ่มวงจรเติมแรงดันเพื่อบีบอัดขยะที่เทลงในถังอัด ทำซ้ำขั้นตอนข้างต้นจนกว่าสัญญาณเตือนแรงดันจะเต็ม ชุดปิดด้านหน้าของการดำเนินการจะปิดช่องป้อนอาหาร กลไกการหมุนถังจะดำเนินการเพื่อปล่อยสถานะ กิจกรรม เบ็ดถูกเปิดขึ้นเพื่อสถานะการขนส่ง
1.2แพ็คของขึ้นรถ
รถขนขยะขนลงที่ด้านหน้าของคอมเพรสเซอร์เพื่อให้ตะขอของแขนดึงอยู่ในแนวเดียวกับตะขอของคอมเพรสเซอร์และรถบรรทุกขนขยะของรถขนจะถูกดำเนินการเพื่อดึงคอมเพรสเซอร์และล็อค คอมเพรสเซอร์
1.3 การขนส่งขยะ

สตาร์ทรถขนขยะที่ถอดออกได้เพื่อนำคอมเพรสเซอร์ที่เต็มไปด้วยขยะออกจากสถานีขยะและไปยังหลุมฝังกลบหรือสถานที่กำจัดขยะอื่น ๆ
1.4 การทิ้งถังขยะ

หลังจากที่รถบรรทุกขนขยะที่ถอดออกได้มาถึงที่ฝังกลบหรือสถานที่กำจัดขยะอื่น ๆ อุปกรณ์ล็อคของประตูขนถ่ายบนคอมเพรสเซอร์จะคลายผ่านระบบไฮดรอลิกของรถบรรทุกขยะที่ถอดออกได้จากนั้นกลไกการยกแขนดึงจะดำเนินการเพื่อยก คอมเพรสเซอร์จนขยะในกล่องหมด

LYSZ20CYแผนผังขั้นตอนการทำงานของเครื่องอัดของเสียแบบบูรณาการ


ข้อมูลจำเพาะทางเทคนิคหลักและพารามิเตอร์ประสิทธิภาพของคอมเพรสเซอร์

รถรองรับ -- ขนส่ง รถบรรทุกขยะแบบถอดได้
ยานพาหนะสามารถโหลดและขนถ่ายได้เอง โดยมีน้ำหนักบรรทุกมาก ประสิทธิภาพการขนส่งสูง ความคล่องตัวสูง ใช้งานง่าย ปลอดภัยและเชื่อถือได้ ระบบอัตโนมัติระดับสูง การใช้งานที่หลากหลายและข้อดีอื่นๆ

พารามิเตอร์ทางเทคนิคของรถบรรทุกขนขยะแบบถอดได้มีดังนี้:

1.การติดตั้งอุปกรณ์และข้อกำหนดเกี่ยวกับน้ำและไฟฟ้า

ผู้ใช้สามารถกำหนดการกำหนดค่าของอุปกรณ์สถานีเก็บขยะและยานพาหนะตามที่ตั้งทางภูมิศาสตร์ในท้องถิ่นและปริมาณการกำจัดขยะ ขนาดถูกทำเครื่องหมายในไดอะแกรมเค้าโครงสถานีขยะต่อไปนี้สำหรับการอ้างอิงของผู้ใช้

ข้อกำหนดด้านพลังงานแบบตำแหน่งเดียว: ลูกค้าจะต้องจัดหาแหล่งจ่ายไฟภายนอกแบบสามเฟส ห้าสาย 380V / 10kW พร้อมกับเบรกเกอร์วงจรที่สอดคล้องกันพร้อมการป้องกันการรั่วซึม (ใน < 30ma)="" ระยะห่างระหว่างแหล่งจ่ายไฟและคอมเพรสเซอร์ต้องไม่เกิน="" 10="">
ข้อกำหนดแหล่งน้ำ: น้ำธรรมดา ท่อไอดีขั้นต่ำ 1 นิ้ว

ข้อกำหนดของอาคาร: ความสูงของอาคาร LYSZ20CY ไม่น้อยกว่า 6 เมตร; ความสูงของช่องภายในประตูไม่น้อยกว่า 5.5 เมตร และความกว้างของประตูไม่น้อยกว่า 4 เมตร
ภาพวาดและคำแนะนำทางเทคนิคแสดงเฉพาะข้อกำหนดในการติดตั้งของอุปกรณ์เท่านั้น นักออกแบบสามารถออกแบบสิ่งอำนวยความสะดวกต่างๆ เช่น ห้องรับรองพนักงาน ห้องสุขา บ่อบำบัดน้ำเสีย และบ่อตกตะกอนตามสภาวะแวดล้อม เพื่อความสะดวกในการขุดลอก ขอแนะนำให้วางถังบำบัดน้ำเสียไว้กลางแจ้ง

LYSZ20CYแผนการก่อสร้างสถานีเดียว
